YTF-400Ⅱ雙向軌縫調整器實用方便推力大

一. 用途及適用范圍

鐵路鋼軌接頭的間隙（即軌縫）由于受氣候變化及行車等因素影響，其大小經常發生變化，為使軌縫恢復到要求尺寸，必需串動鋼軌，使用帶有安全裝置的400 Ⅱ型軌縫雙向調整器能滿足50kg/m、60kg/m、鋼軌的串軌任務。其特點:軌縫在一處可以調大,調小,進行雙向調整.

銷售：周經理 電話（微信）：15689789708  QQ:412133077

二. 技術性能

1．Zui大推力,zui大拉力：400KN

2．工作油缸zui大行程：180mm

3．工作油壓：52MPa

4．油泵柱塞每一工作循環活塞移動距離：

   一對柱塞工作時：1.5mm

   二對柱塞工作時：3mm

5．Zui大操縱力：320KN

6．每次調整的zui大軌縫不移動夾具：140mm

7．外形尺寸：1200×360×290(mm)

8．質量：105kg

三. 構造及工作原理

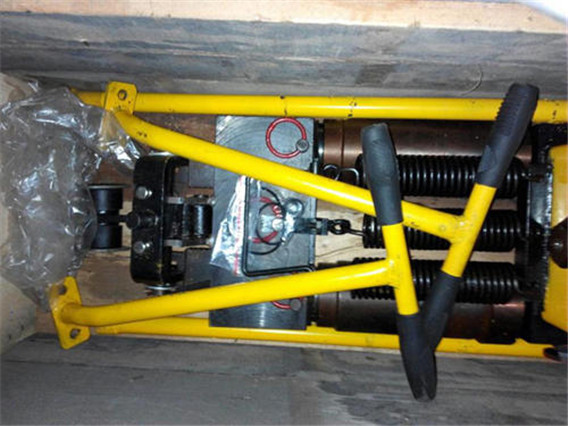

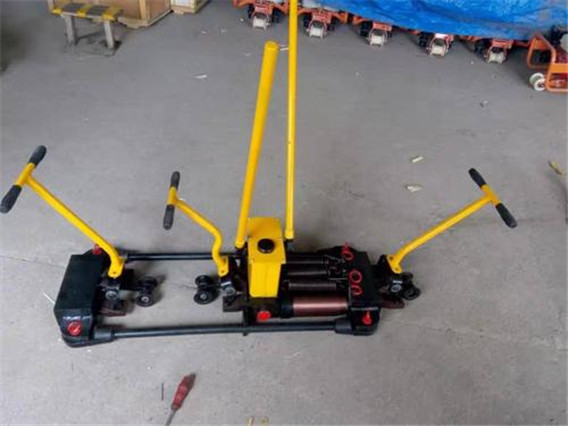

  YTF-400 Ⅱ型雙向軌縫調整器由斜鐵式夾具柱塞式高壓油泵,工作油缸,回油閥安全走行部組成.

  三個夾具體通過兩個工作油缸由銷軸連接成為一個整機.四個柱塞式油泵與夾具體連接是由螺紋連接的.密封是靠紫銅墊密封的.

  工作油箱與夾具體的連接采用焊接結構.

  工作油缸是由油缸,活塞,油缸密封圈,連接頭等主要零件組成,當高壓入油缸時,活塞沿著軸線方向移動,當回油閥開啟后,活塞在拉力彈簧作用下開始回位,其工作行程是靠結構尺寸控制.

  柱塞式油泵是由油泵套,油泵芯子閥體組成,兩個球式單向閥組合,在閥體上球閥要保持干凈,不得有污物存在,如遇油泵失靈,要重點檢查單向閥處除去污物.

  回油閥是通過手柄,螺桿,推動鋼珠,來完成回油閥在閉塞與開啟的作用.

  安全閥為了保證各機件的正常工作,在工作油路中設有安全閥,安全閥在出廠前已調至520Kg/Cm ga開啟,在工作中不得輕易調整.
