中國人制作食物，尤其是一些粥類，湯類，講究小火慢燉，均勻受熱，這樣食物更加軟糯可口，而紫砂作為一種傳統的煲湯用的材質，近來也被商家制作成了電器，受到許多人的歡迎。小熊紫砂電燉鍋便是這樣一種專注燉湯煮粥的產品，本文將詳細為您介紹。

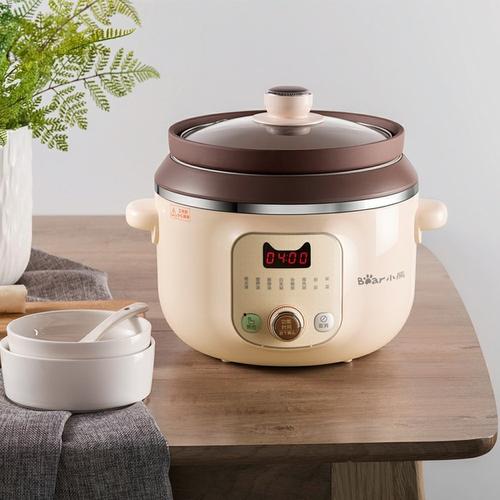

小熊紫砂電燉鍋 外觀時尚受熱均勻

一、小熊電紫砂電燉鍋外觀

這是一款紫砂電燉鍋，主要由加熱機身和紫砂內膽兩部分組成，外殼部分采用米黃色+灰褐色的外殼，外觀時尚。

操作界面設有一款LED數碼管時間顯示屏幕，8種功能，左右各有一個按鍵。居中的旋鈕用于切換各項功能，選中菜單之后按下旋鈕即可確認。

官方介紹資料顯示，紫砂鍋蓋為塔吉式設計，有利于蒸汽回流，可以保證原汁鮮味不流失。電燉鍋背面底部設有一個三腳的AC母座。配有一根常見的電源線。與電飯鍋不一樣，電燉鍋采用是的紫砂內膽。取下紫砂內膽，里面是一個鋁合金的桶狀結構，沒有見到電飯鍋里面常見的加熱盤。同時在底部印著“不可用鋁鍋直接加熱食物”的警示標語。

二、小熊紫砂電燉鍋拆解

從底部開始拆解，卸掉外殼中間的一顆螺絲。鋁鍋與塑料外殼之間為卡扣安裝，繼續將其拆下。

鋁鍋外圍固定了一根加熱帶，并使用兩顆長螺栓固定。同時在加熱帶兩端還分別連接了一根導線，這也就是整個產品熱源部分。工作時，加熱帶發熱并將熱量傳遞給鋁鍋，然后由鋁鍋將熱量較為均勻的傳遞給紫砂內膽，最終完成食物的加熱。

加熱帶上標注的工作電壓為220V，功率230W。將加熱帶的兩顆固定螺栓拆下。在加熱內膽底部位置連接了一根地線，并設有一顆溫度開關，檢測到過熱斷開電路確保安全。內膽底部采用六角螺帽固定，并設有防松墊片。外殼內部的線路均采用耐高溫的外皮，并非常見的硅膠導線?？刂齐娐凡糠治挥诘撞康男『凶觾?nèi)。

小盒子表面貼有隔熱材料，避免熱輻射造成內部升溫。AC輸入端母座特寫，導線與母座連接處使用熱縮管包裹絕緣。側面為程序設置面板，螺絲和卡扣固定。將程序設置面板和主控電路板完全拆解出來。主控PCB板正面呈黃色，上面設有三顆電解電容、安規電容、壓敏電阻、色環電感、工字電感等元器件。PCB板背面為綠色，開有多個隔離槽用于增強絕緣。

主控芯片來自芯茂微電子，型號LP2888。這是一款高效率高精度的非隔離降壓開關電源恒壓控制驅動芯片，適用于85V AC~265V AC全范圍輸入電壓的非隔離Buck、Buckboost拓?fù)浣Y(jié)構，尤其適用于小家電、白色家電等電源的驅動。

芯茂微LP2888內部集成高壓功率管，采用恒壓控制模式，系統工作在電感電流臨界模式。方案可靠性強，外圍應用簡單，設計靈活。同時LP2888還具有多重保護功能，包括 VCC 鉗位/欠壓保護，輸出過壓保護，過溫保護，最長開通時間保護等。

芯茂微LP2888詳細規格資料。

BT138-600E 雙向可控硅，用于控制發熱帶加熱，通過控制導通角控制功率。安規電容，0.1μF。輸入保險絲。16V 220μF的電解電容，用于開關電源的輸出濾波。兩顆400V 2.2μF的電解電容用于整流后輸入濾波。

用于設定程序的電路板上居中是一個LED數碼顯示屏、蜂鳴器、旋鈕開關，左右各有一顆按鍵開關。并設有9顆LED指示燈，其中8顆對應8種不同的工作狀態，左下角一顆為“預約”指示燈，整個PCB板通過四根導線連通主控PCB板。

這塊PCB板的背面有一顆LED驅動單片機，這顆單片機還負責顯示工作狀態及輸出驅動信號給可控硅，整機由單片機控制。雙金屬片溫度開關特寫，12A 250V，135℃，KSD301，自復位型。溫度傳感器與發熱帶串聯。全部拆解完畢。

充電頭網拆解總結

小熊紫砂電燉鍋采用加熱帶圍繞鋁制內膽，空氣傳導熱量到紫砂內膽的方式加熱，受熱均勻柔和，適合燉煮。內部采用單片機配合雙向可控硅，通過調節導通角來調溫，內置芯茂微LP2888高可靠降壓IC，來為整機控制電路供電，在電源回路中串聯了一只雙金屬片溫度開關，用于溫度限制，整體設計合理，安全性有保障。
