孔深測量，很多產品生產中都會遇到。在學習的同時，機械工程師提醒大家，根據這個設計去思考一下，跟孔深度對應的 桿長度測量檢具又該如何設計呢。
PART 01：需要測量深度的工件

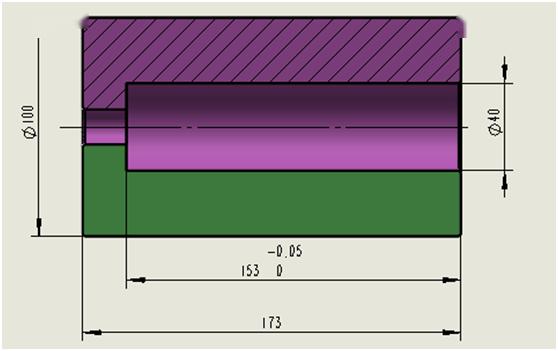

圖2 被測工件
PART 02：工作原理
用手提住提環，輕輕將檢具放入被測量工件胡孔徑內部，側頭與孔底面接觸后，輕輕將檢具向下壓，直到檢具體的端面與被測工件孔的大端面完全接觸，此時百分表的讀數為實際孔深度。測量前，需要使用標準樣件將百分表調校到零位。
圖3 檢具剖視圖
PART 03：組件詳細設計圖

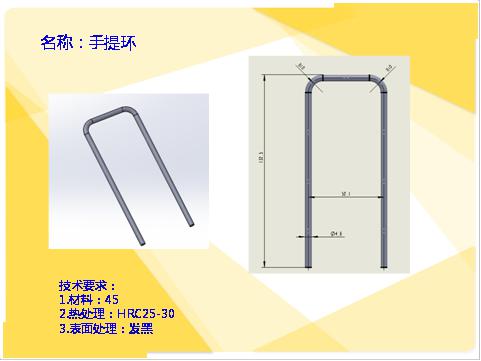

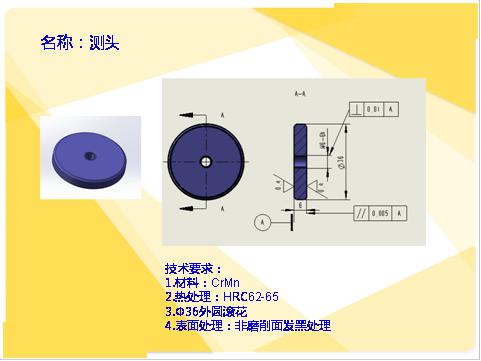

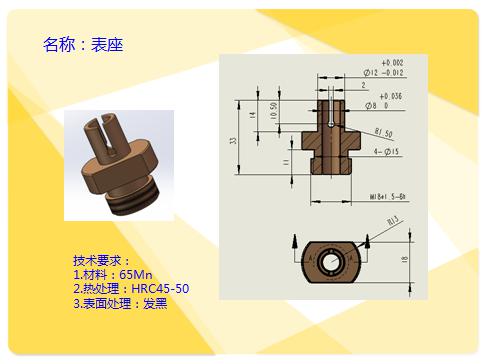

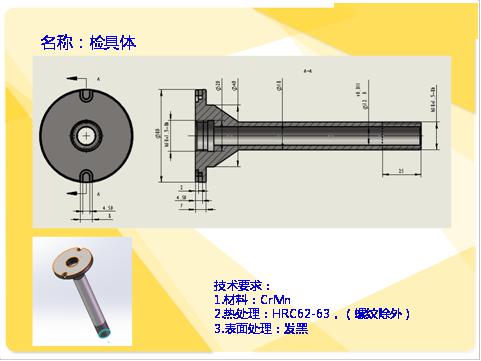

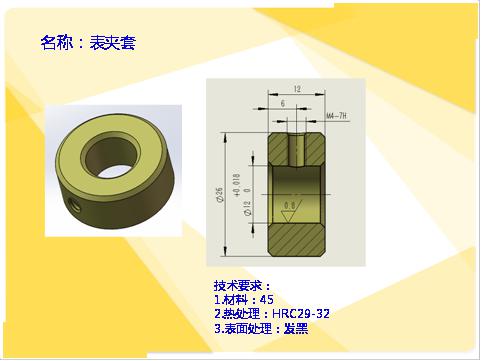

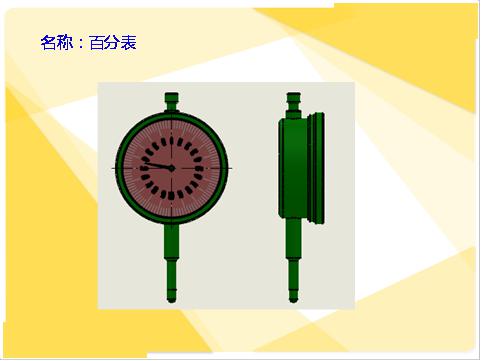

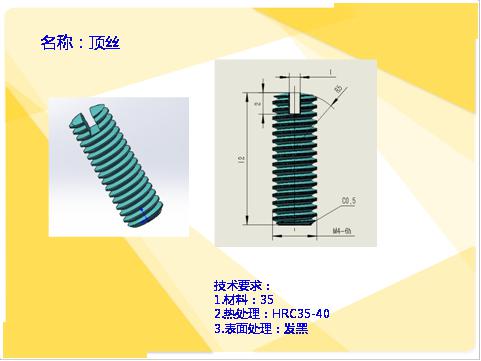

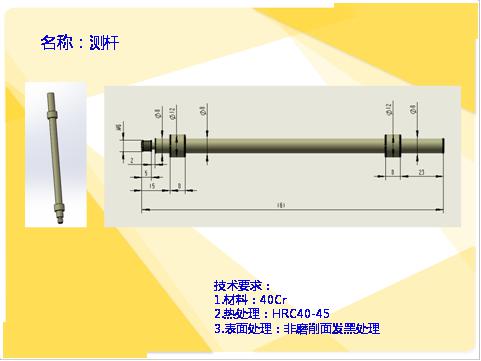

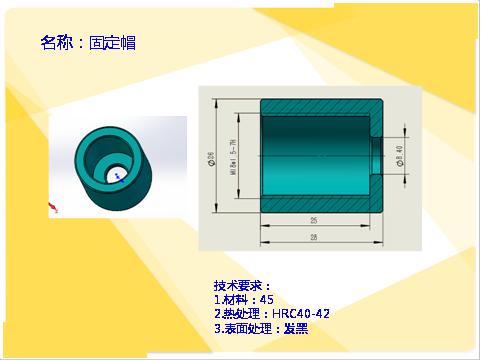

圖4
圖5
|
圖6
圖7
圖8
圖9
圖10
圖11
圖12
圖13 PART 04：檢具特點 此次設計的孔深度檢具結構簡單，方便操作，精度通過讀數反饋，可以通過不同測桿的組合，測量不同深度。 |
